Process

Projet - Presses et Autoclave à vulcaniser - 07/2023

1.2 Le matériel

1.2.1 Les automates

Chaque presse possède son propre automate, le projet s’adapte à chaque marque et modèle pour établir la communication et remonter les données.

Siemens S7-1200 - 6ES7 214-1GB40-0XB0 :

Figure 1 : Siemens S7-1200

Protocole de communication intégré à Lina, communication directe.

Schneider XBT GC - XBTGC2330T :

Figure 2 : Schneider XBT GC

Protocole de communication intégré à Lina, communication directe.

Allen Bradley ML 11001763-L16B :

Figure 3 : Allen Bradley ML

Utilisation de la solution OPC KEPWARE pour la communication avec Lina.

Schneider TSX37 - TSX37 08 001 :

Figure 4 : Schneider TS37

Protocole de communication intégré à Lina , communication directe.

1.2.2 Architecture réseau

Le serveur Lina accueille la base de données et assure la séparation des réseaux :

  1. Process : réseau de l’atelier productions, les presses ;
  2. Lina : réseau des postes clients Lina ;
  3. Extérieure : réseau client, accès internet pour contrôle à distance.

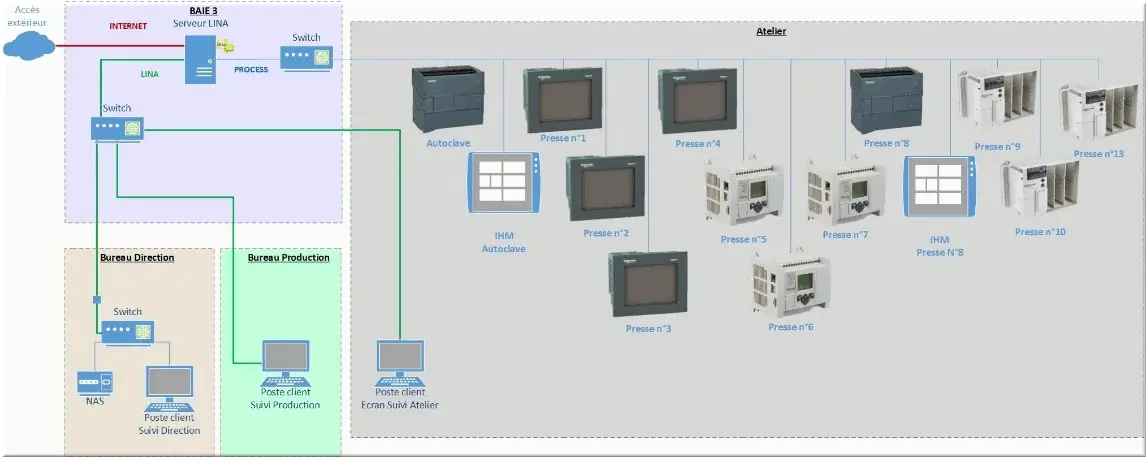

Figure 5 : Architecture réseau

Les postes clients permettent un accès à la base de données Lina, hébergée sur le serveur, le lien se fait par le réseau. Un NAS permet de sécuriser la sauvegarde journalière de la base de données.
